Tổng quan về sản phẩm

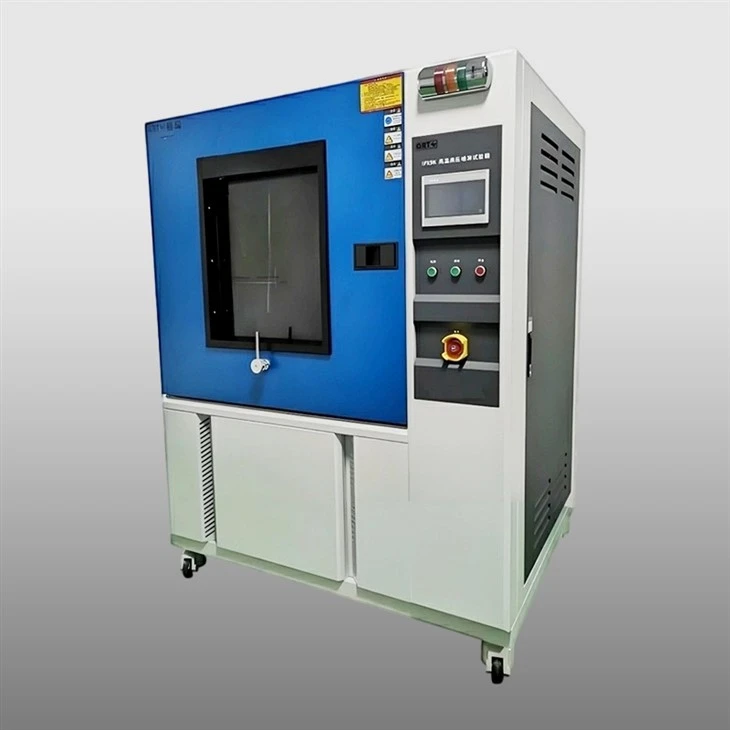

cácPhòng thử nghiệm phun mưa(Buồng thử nghiệm chống nước tích hợp IPX1{1}}6) là thiết bị thử nghiệm chống nước đa chức năng- kết hợp khả năng nhỏ giọt theo chiều dọc, phun dao động và tia nước áp suất cao. Nó phù hợp cho các bộ đèn ngoài trời, thiết bị gia dụng, linh kiện ô tô và các sản phẩm điện tử khác yêu cầu kiểm tra xếp hạng bảo vệ vỏ bọc. Cái nàyPhòng thử nghiệm phun mưacó thể mô phỏng sáu cấp độ chống thấm nước từ IPX1 đến IPX6, bao gồm nhỏ giọt thẳng đứng, nhỏ giọt nghiêng 15 độ, phun dao động (±60 độ và ±180 độ) và tia nước mạnh (12,5 L/phút và 100 L/phút). Với cấu trúc buồng kín, nội thất bằng thép không gỉ và hệ thống điều khiển màn hình cảm ứng, thiết bị đơn lẻ này hoàn thành nhiều thử nghiệm chống nước, tiết kiệm đáng kể chi phí thiết bị và không gian trong phòng thí nghiệm. Đây là sự lựa chọn lý tưởng cho các tổ chức kiểm tra chất lượng, trung tâm R&D và doanh nghiệp sản xuất.

Tính năng sản phẩm

Cái nàyPhòng thử nghiệm phun mưatích hợp tất cả các chức năng kiểm tra từ IPX1 đến IPX6 và cung cấp các tính năng nổi bật sau:

Bảo hiểm đánh giá chống thấm nước đầy đủ– Hỗ trợ kiểm tra IPX1, IPX2, IPX3, IPX4, IPX5 và IPX6 trên cùng một máy.
Cấu trúc buồng chất lượng cao-– Vỏ ngoài làm bằng-thép cao cấp được sơn hoàn thiện; bên trong, bàn xoay, ống dao động, v.v., tất cả đều được sản xuất từ thép không gỉ SUS304 để có khả năng chống ăn mòn lâu dài.
Buồng kín có-bình chứa nước tích hợp– Cấp nước tuần hoàn, kiểm soát mực nước tự động và báo động-mực nước thấp để ngăn máy bơm-chạy khô.
Cửa sổ quan sát rõ ràng và đèn LED– Cửa sổ kính cường lực trên cửa và đèn LED bên trong giúp dễ dàng theo dõi theo thời gian thực.

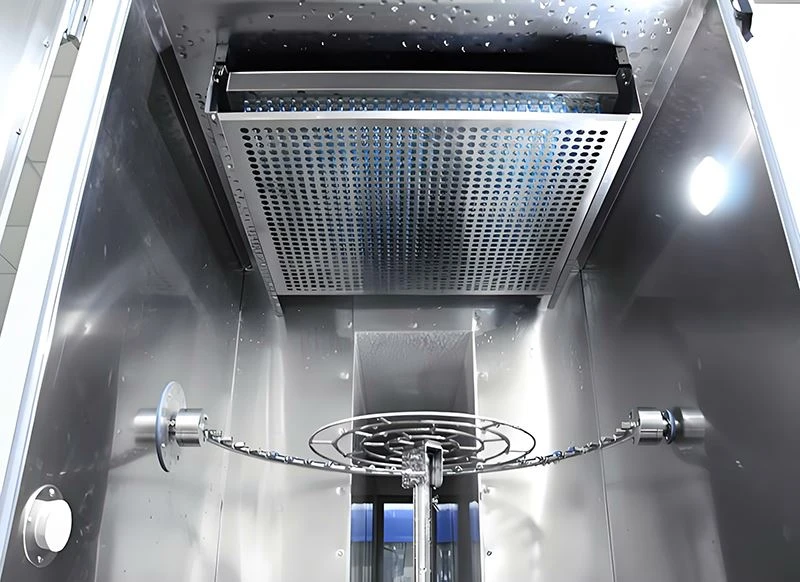

Hệ thống nhỏ giọt IPX1/2– Khay nhỏ giọt có thiết kế chân không, kết cấu bằng thép không gỉ; ghế vòi phun hình nón bằng đồng để thay kim dễ dàng. Chức năng sấy khô bằng khí nén (khách hàng cung cấp không khí) loại bỏ nước dư sau khi thử nghiệm, ngăn ngừa tắc nghẽn vòi phun.
Hệ thống ống dao động IPX3/4– Truyền động bằng động cơ bước cho tốc độ và góc xoay chính xác, có thể điều chỉnh; không bị mất bước. Được cung cấp hai bán kính ống dao động: R200 mm và R400 mm.
Hệ thống tia nước IPX5/6– Được sản xuất theo thông số kỹ thuật IEC60529; được cung cấp đầu phun φ6,3 mm (IPX5) và φ12,5 mm (IPX6); khoảng cách phun 2,7 m; động cơ bước điều khiển chuyển động của vòi phun.
bàn xoay có độ chính xác cao-– Đường kính 600 mm, tải trọng 50 kg, tốc độ quay điều chỉnh 1-5 vòng/phút, hỗ trợ xoay tiến/nghịch xen kẽ và gián đoạn. Chiều cao bàn (từ sàn) có thể điều chỉnh 450-800 mm, có thể nghiêng 0 độ hoặc 15 độ để đáp ứng yêu cầu IPX2.
Màn hình cảm ứng + Hệ thống điều khiển PLC– Màn hình cảm ứng 7 inch, PLC Panasonic; các linh kiện điện từ LS, Omron, v.v. Thời gian thử nghiệm có thể cài đặt 0-999 phút; hỗ trợ bảo trì từ xa WIFI/Ethernet IoT.
Truy cập nguồn mẫu bên ngoài– Cổng cáp bên 50 mm có phích cắm cao su để cấp nguồn mẫu bên ngoài (nguồn điện do khách hàng cung cấp).
Bảo vệ an toàn đầy đủ– Bảo vệ chống rò rỉ, bảo vệ thiếu nước, bảo vệ-ngắn mạch; bao gồm bộ lọc nước hiệu suất cao với phần tử lọc có thể thay thế.

Tiêu chuẩn kiểm tra

cácPhòng thử nghiệm phun mưatuân thủ nghiêm ngặt các tiêu chuẩn kiểm tra chống thấm nước trong nước và quốc tế sau đây:

IEC60529:1989 +A1:1999 +A2:2013– Mức độ bảo vệ được cung cấp bởi vỏ bọc (Mã IP)

GB/T4208-2017– Cấp độ bảo vệ được cung cấp bởi vỏ bọc (Mã IP) – Điều 14.2.1, 14.2.2, 14.2.3, 14.2.4 và Hình 3, 4

GB7000.1– Đèn điện – Phần 1: Yêu cầu chung và thử nghiệm

Điều kiện kiểm tra cho từng đánh giá:

Đánh giá	Phương pháp thử	Thông số chính
IPX1	nhỏ giọt dọc	1-1,5 mm/phút, tốc độ bàn xoay 1 vòng/phút, 10 phút
IPX2	Nhỏ giọt nghiêng 15 độ	3-3,5 mm/phút, 4 vị trí × 2,5 phút
IPX3	Phun dao động (± 60 độ)	Bán kính ống R200/R400, lưu lượng 0,56/1,1 L/phút
IPX4	Phun dao động (± 180 độ)	Bán kính ống R200/R400, lưu lượng 0,84/1,8 L/phút
IPX5	Tia nước (vòi phun)	φ6,3 mm, 12,5 L/phút, khoảng cách 2,7 m
IPX6	Tia nước mạnh mẽ	φ12,5 mm, 100 L/phút, khoảng cách 2,7 m

Tất cả các thông số kiểm tra có thể được gọi lại trực tiếp từ màn hình cảm ứng hoặc tùy chỉnh, đảm bảo tuân thủ đầy đủ tiêu chuẩn.

Thông số kỹ thuật

Bảng dưới đây liệt kê các thông số kỹ thuật cốt lõi củaPhòng thử nghiệm phun mưa

tham số	Đặc điểm kỹ thuật
Kích thước bên trong (L×D×H)	Khoảng. 900×900×1050 mm (có sẵn kích thước tùy chỉnh)
Kích thước bên ngoài (L×D×H)	Khoảng. 3900×1090×1760 mm (có sẵn kích thước tùy chỉnh
Đường kính bàn xoay	φ600 mm (với tấm trên cùng φ400, φ200)
Khả năng chịu tải của bàn xoay	50 kg
Chiều cao bàn xoay (bàn đến sàn)	450 – 800 mm (có thể điều chỉnh)
Góc nghiêng bàn xoay	0 độ hoặc 15 độ
Tốc độ quay bàn xoay	1 – 5 vòng/phút (có thể điều chỉnh chính xác)
Chế độ xoay bàn xoay	Tiến/tiến liên tục-ngược xen kẽ/không liên tục
Khu vực khay nhỏ giọt	600×600mm
Đường kính / khoảng cách vòi nhỏ giọt	φ0,4 mm / 20×20 mm
Tỷ lệ lượng mưa (IPX1 / IPX2)	1-1,5 / 3-3,5 mm/phút
Bán kính ống dao động	R400mm, R200mm
Đường kính / khoảng cách vòi phun ống dao động	φ0,4 mm / 50 mm
Lưu lượng IPX3 (R200 / R400)	0,56 / 1,1 L/phút
Lưu lượng IPX4 (R200 / R400)	0,84 / 1,8 L/phút
Đường kính / lưu lượng vòi phun IPX5	φ6,3 mm / 12,5±0,625 L/phút
Đường kính / lưu lượng vòi phun IPX6	φ12,5 mm / 100±5 L/phút
Khoảng cách phun (IPX5/6)	2,7 m (vòi phun đến tâm bàn xoay)
Nguồn điện	AC380V ±10%, 50Hz, dây ba-pha bốn- + PE
Nguồn điện lắp đặt	2,0 kW
Tổng trọng lượng	Xấp xỉ. 300 kg
Bảo vệ an toàn	Bảo vệ chống rò rỉ, bảo vệ thiếu nước, bảo vệ-ngắn mạch
Phụ kiện tiêu chuẩn	Hướng dẫn vận hành, giấy chứng nhận hợp quy, thẻ bảo hành, 1 lõi lọc, 100 kim kiểm tra, ống nước 6 m

Câu hỏi thường gặp

Câu hỏi 1: Thiết bị này có thể thực hiện tất cả các bài kiểm tra IPX1 đến IPX6 không? Nó có yêu cầu chuyển đổi thủ công không?

Đ: Vâng. Buồng thử nghiệm phun mưa tích hợp khay nhỏ giọt, ống dao động và hệ thống phun{1}áp suất cao. Để kiểm tra các xếp hạng khác nhau, bạn cần thay đổi thủ công bán kính ống dao động hoặc vòi phun. Tuy nhiên, các thông số tiêu chuẩn cho từng xếp hạng được lưu trước trong hệ thống điều khiển – chỉ cần chọn chế độ kiểm tra trên màn hình cảm ứng và hệ thống sẽ tự động chạy.

Câu hỏi 2: Cần có nguồn cung cấp khí nào cho chức năng sấy khay nhỏ giọt IPX1/2?

Đáp: Khách hàng phải cung cấp khí nén ở áp suất khoảng 0,4-0,6 MPa để thổi khô nước dư từ khay nhỏ giọt sau khi thử nghiệm, ngăn ngừa cặn tích tụ và tắc nghẽn vòi phun. Buồng không bao gồm máy nén khí.

Câu hỏi 3: Bàn xoay thực hiện kiểm tra độ nghiêng 15 độ cho IPX2 như thế nào?

Trả lời: Bàn xoay có thể nghiêng thủ công đến vị trí cố định 15 độ. IPX2 yêu cầu mẫu phải được kiểm tra ở bốn vị trí nghiêng vuông góc, mỗi vị trí trong 2,5 phút. Người vận hành có thể xoay bàn xoay theo cách thủ công đến từng vị trí hoặc sử dụng chức năng luân phiên tiến/lùi có thể lập trình với thời gian dừng.

Q4: Làm cách nào để chọn bán kính ống dao động?

Trả lời: Bán kính phải càng gần với kích thước của mẫu vật càng tốt, nhưng không nhỏ hơn bán kính của mẫu vật. Buồng này đạt tiêu chuẩn với các ống dao động R200 mm và R400 mm, bao phủ hầu hết các mẫu từ nhỏ đến trung bình. Bán kính lớn hơn (R600-R1600 mm) có sẵn theo yêu cầu.

Câu 5: Buồng có thể cung cấp năng lượng cho mẫu thử không?

Đ: Vâng. Có một cổng cáp 50 mm với phích cắm cao su ở bên cạnh buồng. Bạn có thể cắm dây nguồn của mẫu qua cổng này và kết nối nó với nguồn điện bên ngoài (do khách hàng cung cấp). Bàn xoay hỗ trợ xoay luân phiên tiến/lùi để ngăn chặn tình trạng xoắn cáp một cách hiệu quả.
